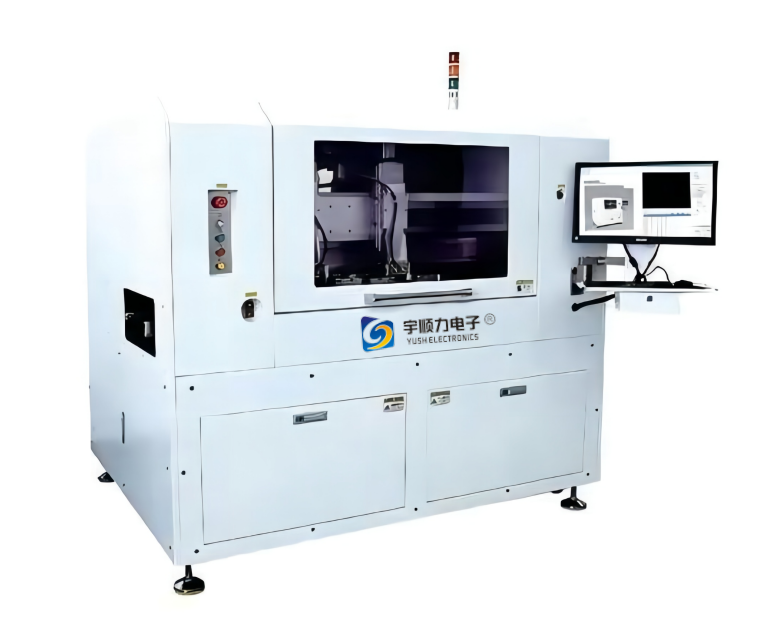

PCBa锣刀型分板机

在线式铣刀分板机

一、技术规格

1.分板工作范围: 300mmx350mm

2.xyz驱动方式: ac伺服马达

3.运动轴数:7

4.程序教导方式:彩色ccd影像直觉式教导输入

5.操作界面:win7视窗操作界面

6.上吸尘功率: 2hp,下集尘机功率:3hp(选项5hp

7.切割主轴sycotec(德国): max80000rpm(自动换刀)

8.x-y ac servo 速度:0-1000mm/sec

9.z ac servo 速度:0-800mm/sec

10.x-y 重复精度:±0.02mm

11.切割精度:±0.08mm

12.ccd相机校准精度:±0.01mm

13.分板应力数值:300uε以下

14.刀具直径:0.8-2.3mm

15.pcb板切割厚度:0.2mm-6.0mm

16.主机及集尘机电压: 220v 1φ

17.电源消耗: 3.5kva

18.静电消除枪

19.视觉系统:高分辨率数码摄像头

20.驱动马达:交流无刷伺服马达

21.机械取放臂:防静电真空吸嘴

22.入料方式:轨道输送

23.出料方式:皮带输送or载具输出or轨道输送

24.移载方式:真空吸嘴吸附移载

25.流向:左

26.程序备份:usb界面

27.控制方式:专用控制器

28.集尘柜尺寸:640mm×785mm×1760mm(d×w×h)

29.机器尺寸: 2014mm×1230mm×1650mm(d×w×h)

30.主机+集尘机重量:1000 kg
